Вместо слова «подкастер» в заголовке этой статьи можно поставить любого человека так или иначе связанного с музыкой и работой со звуком вообще. Почему? Да потому что новая железка под названием U.420d от небезызвестной компании по производству аудио-оборудования Mackie смогла не только порадовать, но и удивить необыкновенно широким набором функций в таком компактном корпусе да еще и за приемлемую цену. Такой себе швейцарский нож для любого, кто имеет дело со звуком.

Микшер U.420d – это устройство типа «все в одном», объединяющее аудиоинтерфейс, звуковую карту и собственно микшер. Имея различные моно/стерео XLR/RCA/jack аналоговые входы, цифровой интерфейс FireWire, а также традиционные «крутилки» и ползунки для микширования, устройство Mackie U.420d представляет собой отличное компактное решение для DJ’ев, продюсеров, исполнителей, подкастеров, и просто владельцев домашних аудиосистем обожающих профессиональный подход во всем.

Швейцарский нож для небольшой студии

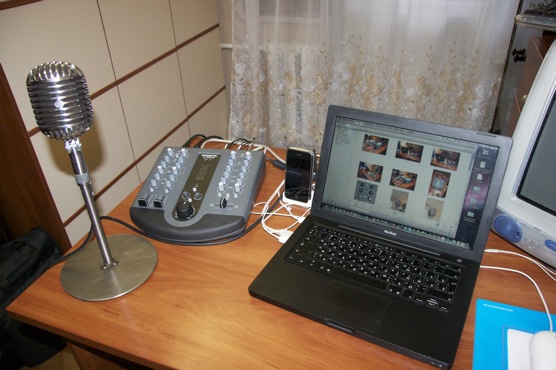

Микрофон, собственно микшер U.420d, iPod/iPhone и ноутбук – вот собственно и вся «домашняя студия»

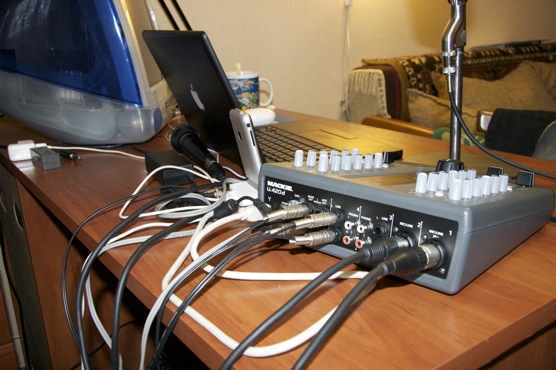

Если заглянуть с обратной стороны, увидим примерно такое. Обратите внимание на разнообразие входов

Благодаря 24бит/96кГц соединению FireWire, U.420d предоставляет гибкие возможности ввода/вывода позволяющие самым различным образом соединить компоненты аудиостудии. Два стереоканала позволяют подключить любые стерео-устройства, такие как синтезатор, семплер, или DJ-деку, и завести все это в компьютер. Два моно канала позволяют подключить микрофоны или источники с «линейным» уровнем, при чем первый моно канал также позволяет подключение инструментов без использования согласователя (DI box*).

Ди-джейские штучки

Каждый канал оснащен 3-х диапазонным эквалайзером, с независимыми регуляторами усиления и вывода на AUX, это удобно для записи, микширования, и мониторинга результата. Mackie U.420d также содержит типичные для DJ-оборудования функции, такие как кнопки «CUE» предназначенные для избирательного вывода определенных каналов на наушники с целью мониторинга, кроссфейдер между двумя line-in каналами для плавного переключения между источниками звука, и Full-kill эквалайзеры на 3-м и 4-м канале позволяющие полностью убирать определенные частотные диапазоны. В то время как между line-in каналами (3-й и 4-й) используется кроссфейдер, на микрофонных каналах (1-м и 2-м) для регулировки уровня используются отдельные фейдеры, или по нашему ползунки, добавляя как некоторого профессионального шарма этому устройству, так и весьма практичного удобства в пользовании – ползунки (или фейдеры, если вам так больше нравится) гораздо нагляднее и удобнее чем круглые ручки.

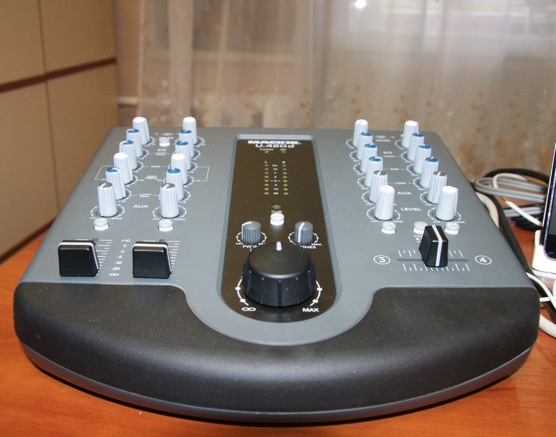

На 1-м и 2-м каналах используются «фейдеры», между 3-м и 4-м – кроссфейдер

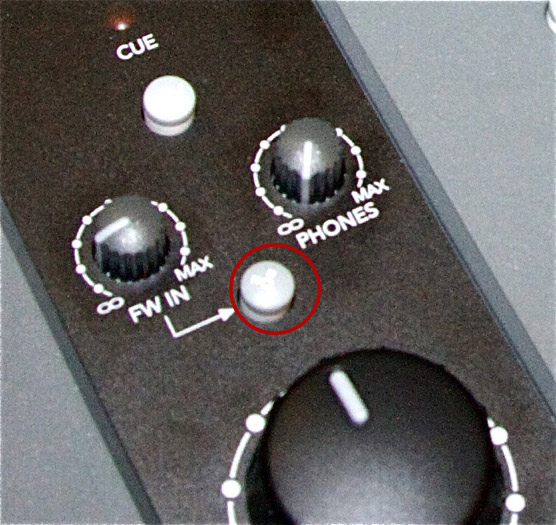

Это самая интересная кнопка. В отжатом состоянии микшер отправляет на компьютер по FireWire микс из 1-4 каналов. В нажатом – микс из 1-4 каналов плюс аудио которое воспроизводится на компьютере. Отсюда и название «фичи» – Fire Wire Loop.

Микрофонные эквалайзеры

Микрофонные эквалайзеры заслуживают отдельного внимания. Они весьма интересно реализованы. Это трехполосные эквалайзеры с возможностью выбора средней полосы. С помощью белых ручек которые подписаны MID FREQ вы устанавливаете частоту от 100Гц до 8кГц, а потом с помощью ручек MID регулируете усиление/ослабление на этой частоте (см. фото).

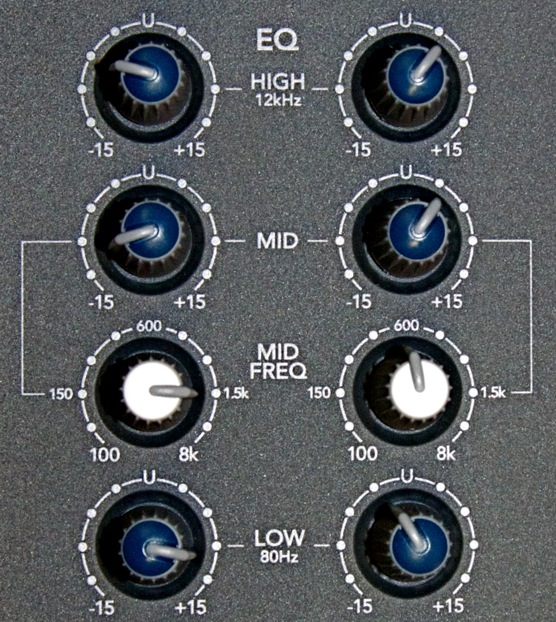

Интересный 3-х полосный микрофонный эквалайзер позволяет задавать среднюю частотную полосу для регулировки усиления/ослабления на этой частоте

Несколько слов о микрофонных усилителях

Микшер оборудован двумя микрофонными усилителями на 1 и 2-м каналах. Вряд-ли можно назвать эти усилители выдающимися, скорее просто хорошими. Большинство микрофонов они скорее всего потянут без проблем, но «тяжелые» микрофоны, каким например является Shure 55B лучше доукомплектовать собственными предусилителями. Усилители микшера конечно сработают в любом случае, но проблема в том что в крайних положениях ручки Gain они начинают немного шуметь. Немного, но заметно. Если же Gain выкручен на 3/4 оборота и меньше шум практически отсутствует, заметить его сложно! Конечно же, для минимизации шума микрофоны следует подключать исключительно балансированными XLR кабелями (и сам микрофон, конечно же должен поддерживать этот тип соединения). Коротко говоря – предварительный микрофонный усилитель не обязателен, но и не помешает.

Подружит реальные инструменты с виртуальными

Это идеальное устройство для тех кому нужно одновременно использовать как живые инструменты так и программные «компьютерные» эмуляции. Вы можете подключить все живые инструменты и микрофоны к аналоговым входам микшера, и соединив микшер с компьютером шнуром FireWire, вывести звук из любого приложения такого как Ableton Live или iTunes в микшер, получив на аналоговом выходе микшера готовый микс. Более того, благодаря функции FireWire Loop вы возвращаете цифровой сигнал обратно в компьютер и записываете финальный микс в приложение звукозаписи (Tracktion, Logic, или GarageBand).

С каждым микшером Mackie U.420d поставляется программа Tracktion 3 от того же производителя, позволяющая записывать одновременно неограниченное число дорожек, поддерживающая большое количество VST плагинов, инструментов и содержащая огромную библиотеку семплов, фрагментов и звуковых эффектов для того чтобы начать работу немедленно, лишь достав все необходимое из коробки.

Для понимания широты вариантов применения и универсальности этого устройства, рассмотрим 5 живых примеров возможных реализаций.

Студия звукозаписи #1

На этой диаграмме показан микрофон аккустической гитары подключенный к первому XLR входу, вокальный конденсаторный микрофон подключенный ко второму XLR входу, моделлер гитарных усилителей (например Line 6 Pod) подключенный к 3-му каналу, и синтезатор подключенный к 4-му.

Основной выход подключен к паре студийных мониторов Mackie HR для контрольного прослушивания, и Большая Ручка микшера управляет их громкостью. Выход для наушников имеет собственный регулятор уровня, каждый канал имеет переключатель CUE независимый от Большой Ручки.

Ноутбук подключен через FireWire. Микшер передает на компьютер цифровой стереосигнал для записи посредством самых различных приложений таких как Tracktion, Cubase, Logic или GarageBand. Уровень сигнала на FireWire выходе не зависит от положения Большой Ручки.

На лептопе установлены виртуальные инструменты, например из библиотек Logic или GarageBand, а также к лептопу по USB подключены клавиши для импровизации и записи в реальном времени.

Переключатель FireWire loop позволяет с легкостью перезаписывать ваши импровизации обратно на компьютер в двух разных режимах – с возвратом аудиосигнала с компьютера обратно в компьютер и без возврата. В обычном «верхнем» положении этого переключателя вы можете воспроизводить аудиосигнал из любой аудио-программы на компьютере, и этот сигнал не будет возвращаться обратно по FireWire. Для записи будут доступны только аналоговые входы 1-4 микшера.

Студия звукозаписи #2

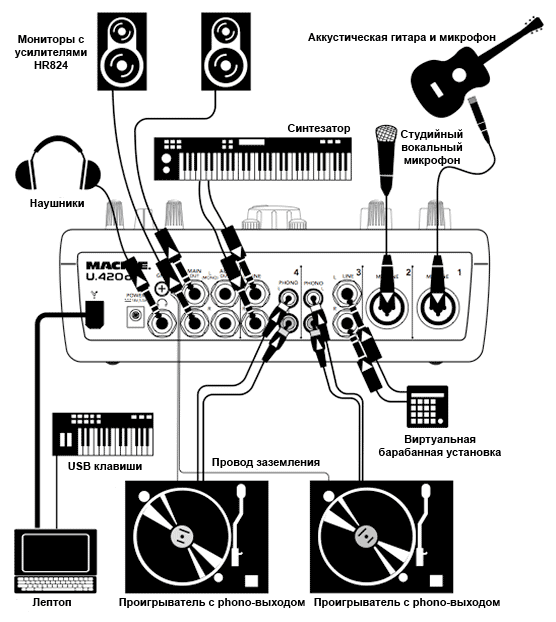

На этом рисунке показан микрофон для аккустической гитары подключенный к первому XLR входу, вокальный конденсаторный микрофон подключенный ко 2-му XLR входу, два виниловых проигрывателя включенных в phono-входы 3 и 4 каналов, а также виртуальная барабанная установка и синтезатор подключенные к линейным входам 3 и 4 каналов.

Обратите внимание: каждый из виниловых проигрывателей отключен от канала если в линейный вход вставлен джек 1/4″. Поэтому джеки 1/4″ нужно вытаскивать из разъемов если нужно воспроизвести грамзапись.

Основной выход подключен к паре студийных мониторов Mackie HR для контрольного прослушивания, и Большая Ручка микшера позволяет управлять их громкостью. Выход для наушников имеет свой собственный регулятор уровня независимый от Большой Ручки.

Лептоп подключен по FireWire. Микшер передает стереосигнал на компьютер для записи посредством любого аудио-приложения, такого как Tracktion, Cubase, или Logic. Уровень аудиосигнала на FireWire выходе не зависит от положения Большой Ручки. На лептопе задействованы виртуальные инструменты, например из Logic. По интерфейсу USB к лептопу подключены клавиши для импровизации и записи в режиме реального времени.

Переключатель FireWire loop позволяет с легкостью перезаписывать ваши импровизации обратно на компьютер в двух разных режимах – с возвратом аудиосигнала с компьютера обратно в компьютер и без возврата. В обычном «верхнем» положении этого переключателя вы можете воспроизводить аудиосигнал из любой аудио-программы на компьютере, и этот сигнал не будет возвращаться обратно по FireWire. Для записи будут доступны только аналоговые входы 1-4 микшера.

Студия живого исполнения музыки

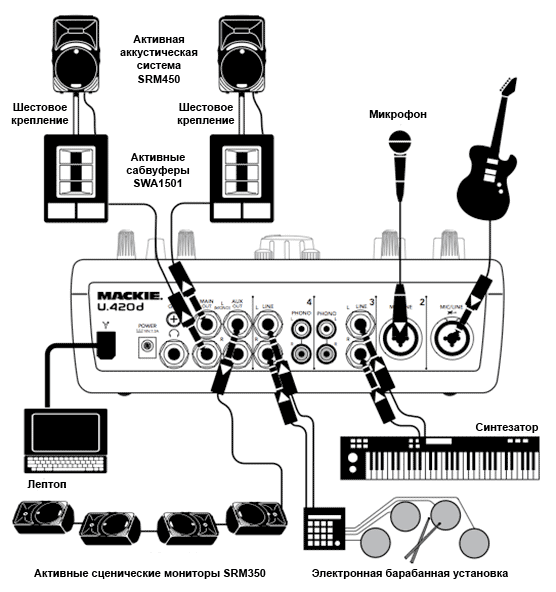

На этом рисунке показана электро/аккустическая гитара, подключенная к 1-му входу джеком 1/4″, вокальный микрофон подключенный ко 2-му входу по XLR, синтезатор подключенный к 3-му входу и барабанная установка к 4-му.

Основной выход заведен на пару Mackie SRM450 с сабвуферами SWA1501 для качественного звучания в зале. Большая Ручка микшера позволяет управлять их громкостью. Используйте левый канал AUX шины для направления сигнала на 4 монитора SRM350 чтобы иметь возможность контролировать звук находясь на сцене. (Микшер автоматически суммирует стереосигнал в моно, если вы используете только левый выход.)

Лептоп подключен по FireWire. Микшер передает стереосигнал на компьютер, и его можно записывать в любой программе для работы с аудио, такой как Tracktion, Cubase или Sonar. Отличное решение для записи вашего выступления. Любое приложение для воспроизведения музыки – iTunes или Tracktor может быть использовано чтобы воспроизвести аудиосигнал, который будет направлен на микшер, со своим собственным управляемым уровнем (регулятор FW IN на микшере), смешан с сигналами поступающими на микшер по аналоговым входам и выведен на основной выход.

Рабочее место для DJ

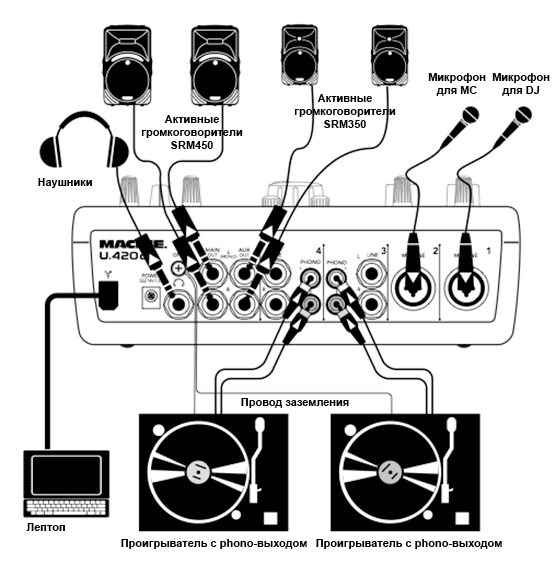

На этом рисунке показаны два микрофона подключенные к 1 и 2-му каналам, и два виниловых проигрывателя подключенные к phono-входам 3 и 4-го каналов.

Основной выход заведен на пару Mackie SRM450 для прослушивания аудиторией. Большая Ручка микшера позволяет управлять их громкостью. К стерео-выходу шины AUX подключена пара SRM350.

Лептоп подключен по FireWire. Микшер U.420d обеспечивает стерео-выход через FireWire для записи в любом аудио-приложении, таком как Tracktion, Cubase или Sonar. Отличное решение для записи выступления. Любая программа способная воспроизводить звук, к примеру Ableton Live или Tracktor может быть с легкостью включена в ваш рабочий процесс – вы можете направить звук из этой программы на микшер со своим собственным управляемым уровнем (регулятор FW IN на микшере), смешать с сигналами поступающими на микшер по аналоговым входам и вывести на основной выход.

Переключатель FireWire loop (кнопка непосредственно над Большой Ручкой микшера) позволяет вам вернуть готовый микс (включая или исключая тот сигнал который вошел по FireWire) обратно на компьютер для записи. Таким образом вы можете использовать Ableton Live наравне с реальными инструментами и устройствами чтобы записывать все это одновременно в Tracktion или любом другом приложении звукозаписи. Переключатель FireWire loop должен быть нажат чтобы позволить сигналу входящему по FireWire поступать на FireWire выход в составе микса из 1-4 каналов.

Широковещательная/радио станция

На этом рисунке показаны два широковещательных вокальных микрофона подключенных к каналам 1 и 2 для двух ведущих. Устройство воспроизведения для радиостанций (например, 360 Systems Instant Replay) подключено к 3-му каналу. Гибридный телефонный интерфейс подключен к 4 каналу через моно «Y» кабель. Левый канал AUX шины включен во вход гибридного телефонного интерфейса.

Сигнал с основного выхода направляется в эфир и/или на пару громкоговорителей Mackie SRM450 для локального прослушивания. Уровень этого сигнала регулируется Большой Ручкой. Выход для наушников имеет собственный регулятор уровня, независимый от Большой Ручки.

AUX выход обеспечивает передачу аудиосигнала обратно на гибридную телефонную систему для того чтобы звонящий слышал эфир в телефонной трубке. Причем AUX уровень каналов 1,2 и 3 установлен примерно на одинаковую громкость, в то время как AUX уровень 4-го канала на нуле – для того чтобы звонящий слышал голоса ведущих и музыку, но не свой (поступающий на 4 канал) голос.

Переключатель FireWire loop находится в отжатом положении, таким образом вы можете записывать на компьютер все происходящее в эфире. В этом случае будут записываться только каналы 1-4. Впрочем, вы даже можете воспроизводить аудио в эфир с компьютера, но эти звуки не будут записаны когда отжата кнопка FireWire loop.

Заключение

Итак мы рассмотрели некоторые интересные особенности микшера Mackie U.420d. Это, возможно, единственное устройство которое позволит организовать «домашнюю» студию располагая ограниченным бюджетом. Еще бы – микшер + аудиоинтерфейс по цене аудиоинтерфейса. Да еще и бонусом получаете возможность заведения в микшер звука с компьютера! Конечно, компании-производителю не стоит останавливаться на достигнутом, к примеру хотелось бы иметь возможность записывать каналы микшера на отдельные дорожки в GarageBand/Logic/Tracktion. Попробуем взвесить все «+» и «-»:

Преимущества:

– Функция FireWire Loop позволяющая пропускать через микшер звук с компьютера, добавлять его к собственным 4-м каналам микшера, и заводить готовый микс обратно в компьютер для записи;

– Гибкий эквалайзер на микрофонных входах, позволяющий выбирать диапазон средних частот для регулировки;

– Ползунки («фейдеры» и «кроссфейдер») вместо вертящихся ручек;

– Незаменимые для ди-джеев так называемые «full-kill» эквалайзеры на 3 и 4 канале, позволяющие полностью убирать частотные диапазоны;

RIAA предусилители на phono-входах для виниловых проигрывателей;

– Функция CUE, позволяющая направить только выбранный канал(ы) на наушники. Очень удобна для ди-джеев чтобы прослушать трек прежде чем пустить его в эфир;

– В комплекте с микшером предоставляется коммерческая версия приложения Tracktion 3, которое само по себе немалых денег стоит;

Недостатки:

– Нет возможности записывать 4 канала в 4 отдельных дорожки в программе звукозаписи;

– Кнопка включения фантомного питания включает 48В на оба микрофонных входа одновременно;

* DI box – электронное устройство, позволяющее подключить высокоимпедансный сигнал линейного уровня, который имеет небалансированный выход к низкоимпедансному балансированному входу микрофонного уровня, обычно через XLR разъем. DI box’ы обычно используются чтобы подключить электрогитару к микшерной консоли в микрофонный вход. DI box выполняет согласование уровней, балансирование, и либо активную буферизацию либо пассивный импедансный мост, чтобы минимизировать шум, искажения и обеспечить петлю заземления.

PS. Еще две мелочи которые порадовали: 1) Запах. Он пахнет новым Маком, да именно им, я этот запах ни с чем не спутаю. 2) При подключении к Макинтошу совершенно не нужны драйвера. Достаточно поставить в Системных Настройках ввод/вывод звука через это устройство.
